AISLAMIENTO ACÚSTICO
FONODAN BJ
El Fonodan BJ es un producto bicapa formado por una membrana autoadhesiva de alta densidad y
un polietileno químicamente reticulado termosoldado al anterior.
_
Acústicamente el Fonodan BJ funciona aportando masa acústica al cuerpo del tubo y quitando las
frecuencias de resonancia.
_
DATOS TÉCNICOS
DATOS TÉCNICOS
VALOR
UNIDAD
NORMA
Masa nominal
1400
gr/ml
-
Espesor
3.5
mm
EN 1923
Tolerancia espesor
< 5
%
EN 823
Tolerancia Longitud y Anchura
< 1
%
EN 822
Pérdida de Inserción, IL (1)
> 12
dBA
-
Rigidez dinámica
£
100
MN/m
3
EN 29052-1
Trabajo de histéresis
> 1.9
Nm
EN 3386-1
Deformación remanente 24h, 50% comp., 23ºC
< 35
%
EN 1856
Resistencia a la tracción Longitudinal
> 600
kPa
EN 1798
Temperatura de trabajo
> 5
o
C
-
Comportamiento al fuego
F
Euroclase
EN 13501-1
Conductividad térmica del polietileno reticulado
0.040
w/mK
EN 12667
_
EN 12939

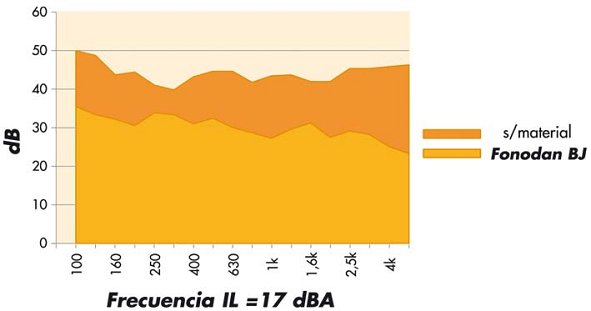

(1): IL en tramos rectos sin duplicar la aplicación 12 dBA; en codo con material duplicado la aplicación 17 dBA
DATOS TÉCNICOS ADICIONALES
Debido a que el índice de reducción sonora R es el aislamiento entre dos recintos y esta situación no se produce en el caso de bajantes, se
ha recurridor a las pérdidas de inserción para evaluar los resultados acústicos.
Estas pérdidas de inserción examinan el nivel de ruido que
produce un sistema sin Fonodan BJ y lo compara con el mismo sistema con Fonodan BJ.
La diferencia de resultados es la disminución del
nivel de ruido que se ha producido al intercalar el material, es decir, las pérdidas de inserción.
NORMATIVA Y CERTIFICACIÓN
Las certificaciones acústicas son consecuencias de ensayos en laboratorio homologado.
Laboratorio
Ensayo nº
Resultado
Danosa (tramo recto)
Ensayo interno
IL = 12 dBA
Danosa (tramo en codo)
Ensayo interno
IL = 17 dBA
